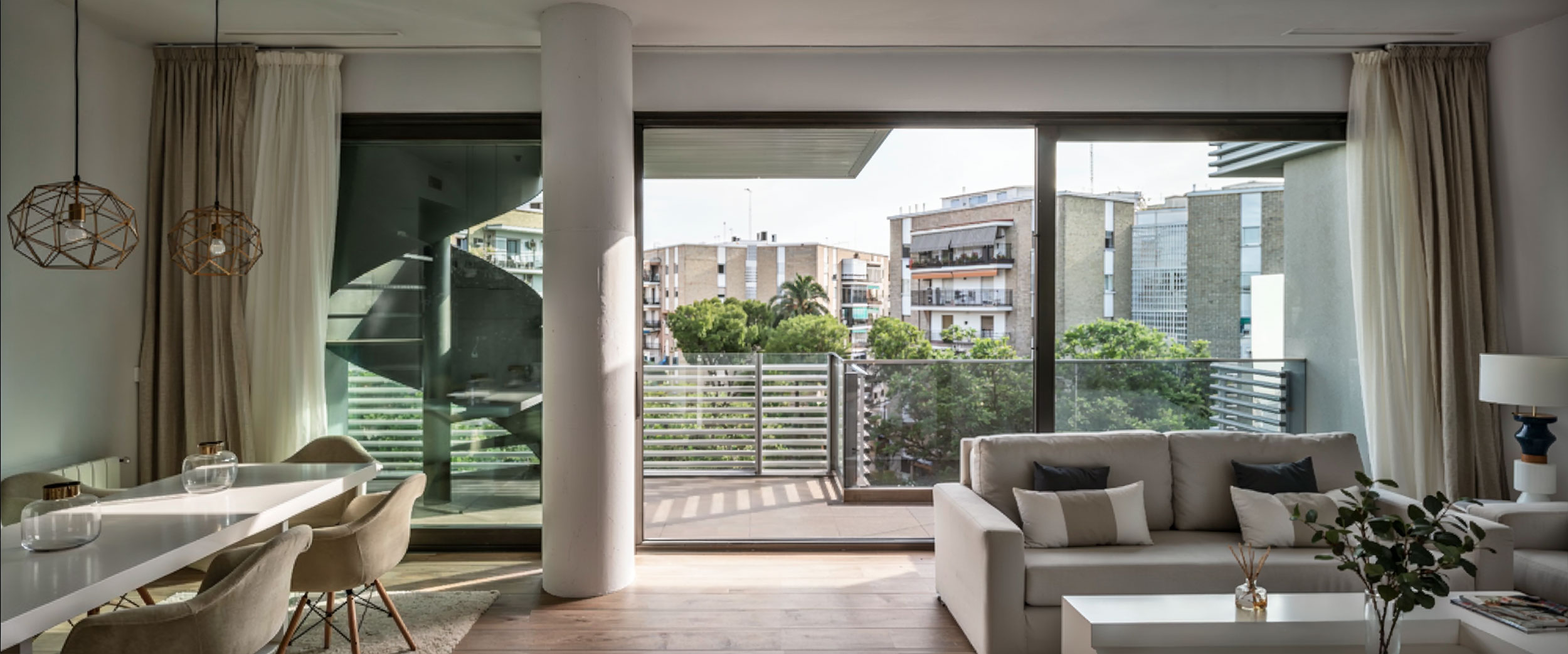

STRUGAL S125RP

STRUGAL S125RP

  • Marco de 125 mm.
  • Hoja de 54 mm.
  • Sección de referencia de 142 mm.
  • Marcos y hojas perimetrales ensamblados con escuadras de alta calidad.
  • Altas prestaciones térmicas y acústicas.
  • Aplicación ideal para cubrir grandes dimensiones de hueco.
  • Herraje elevable de alta calidad de fabricación propia.
  • Herraje diseñado para hojas de gran peso, hasta 400 kg.
  • Estética de líneas rectas.
  • Posibilidad tricarril.
  • Posibilidad de encuentro de hojas en esquina a 90º sin maineles verticales.

Especificaciones Técnicas

16 mm. - 24 mm.
Hoja: 14 mm. - 40 mm.

Fijo: 14 mm. - 40 mm.
Ventana: 1.5 mm.

Puerta: 1.5 mm.

Uw = 1.8-3.1 W/m2K

*Valor calculado según norma EN-ISO 10077-1 para distintas configuraciones de vidrio. Para ventana de 3490 x 2200 mm. Rango de vidrios Ug= 0.8 - 2.5 W/m2K



Tramitancia para ventana de aluminio S125rp

Rw≤ 40 dB

Valor determinado según ensayo realizado de acuerdo con la norma EN-ISO 10140-1 y resultado evaluado según EN-ISO 717-1.

Permeabilidad al aire: CLASE 4 UNE-EN 12207

Estanquidad al agua:  7A UNE-EN 12208

Resistencia al viento:  C2 UNE-EN 12210

Ensayo realizado sobre una ventana de dos hojas correderas elevables de 3500 x 2200 mm.

Posibilididad bicolor

Efecto madera

Lacado colores

Anodizado

2 hojas elevables o correderas

1 hoja elevable o corredera + 1 hoja fija

2 hojas elevables + 2 hojas fijas

4 hojas elevables

3 o 6 hojas elevables o correderas. 3 carriles.

4 hojas elevables.





Apertura ventana  STRUGAL S125RP

Sección
